全隔离
三相交流调压模块(以下简称三相调压模块STY)内部集三相电相位检测,移相电路、触发电路和三组反并联单向可控硅于一体,在我公司提供的三相同步变压器模块(型号为TB-3)的支持下(同步变压器还兼作提供三相调压模块内部工作电源用),不需外部任何电路和工作电源,便可以自动控制或外接电位器手动控制,达到改变可控硅导通角即可实现三相负载电压从0V到电网全电压的无级可调。
三相交流调压模块STY原则上应用于380VA、50HZ的三相电网上,根据控制信号的不同分E、F、G、H型等四类,以下为型号表。
(注:以上电流等级为模块内部一组反并联可控硅电流最大有效值)
为方便说明,下面以0-5V控制信号为标准作介绍(型号简称STY)

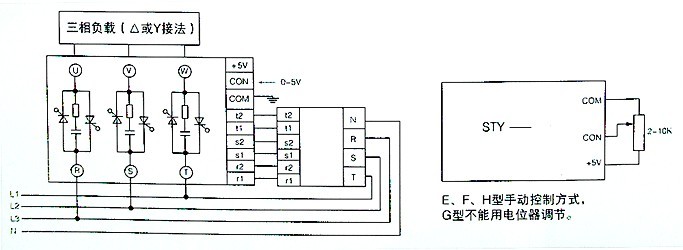

三相调压模块上R、S、T和同步变压器模块上R、S、T接电网L1、L2、L3(无相序要求,但两模块的R、S、T应对连接),同步变压器N接地线。U、V、W接三相负载(Y、Δ接法均可)。三相调压模块上r1、r2、s1、s2、t1、t2和同步变压器模块上r1、r2、s1、s2、t1、t2用排线连接(插上线插口即可),+5V端为内部产生,只供电位器手动控制用,CON为控制端,COM为模块内部地。其中T、S、R、N、U、V、W的强电部分与r1、r2、s1、s2、t1、t2、+5V、CON、COM的弱电部分为全隔离。应用电路及手动控制:
